El Reglamento Colombiano de Construcción Sismo Resistente NSR-10 sólo avala el conector tipo espigo con cabeza para ser usado en entrepisos de losas macizas y entrepisos de losas de concreto, vaciados sobre láminas colaborantes.

Los conectores de cortante...

Ofrecen una gran ventaja ya que pueden ser instalados con equipos que permiten una velocidad de hasta 4 veces mayor que los conectores instalados en procesos de soldadura manual.

Estos también pueden ser instalados con soldadura manual en filete alrededor de la base del perno.

Los dos procedimientos de soldadura, el manual y como perno auto soldable, están avalados por el código de soldadura estructural AWS D1.1 Este mismo código de soldadura establece cuales son los requisitos mínimos de calidad que deben tener los conectores tipo espigo con cabeza o pernos auto soldables.

Los conectores mas comerciales vienen en longitudes mínimas de 3-7/8” (96mm) y 4-7/8” (124mm)para ser instalados en láminas colaborantes de 2” (50mm) y 3” (76mm) de altura respectivamente.

Proyectos recientes

Estadio Olímpico Pascual Guerrero

Price Smart Ciudad Jardín

Otros proyectos...

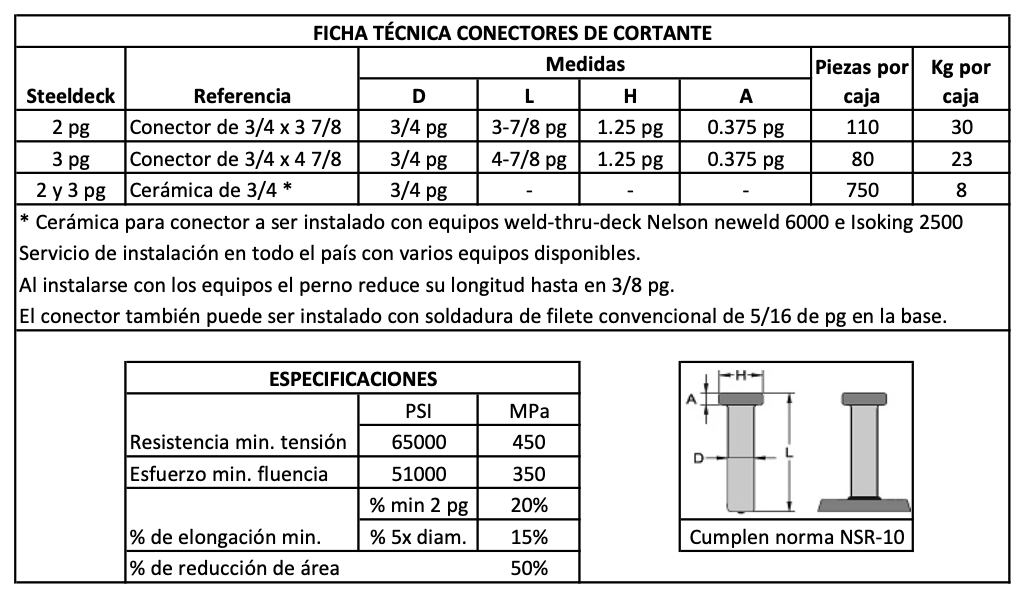

Ficha Técnica

Medidas de protección

El lugar donde se vaya a trabajar con el equipo se debe proteger de tal manera que la gente en los alrededores y debajo del lugar de trabajo en el caso de Steel-deck- sea protegida de los efectos de la radiación óptica y del calor generado por el equipo.

Tips de soldura

La superficie del steel deck debe limpiarse antes de iniciar el proceso de soldado.
Para asegurar un mejor resultado, despues de instalar el steel deck su superficie debe quedar limpia de grasa, pintura, aceite o agua.

Consideraciones especiales

El contratante debe suministrar la energía eléctrica necesaria para el montaje del equipo en la obra a una distancia no mayor de 80 m. (punto trifásico a 220V donde se pueda instalar un breaker o totalizador de 200 Amperios).
